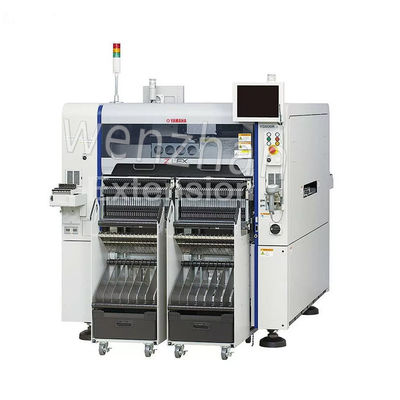

Mesin SMT YAMAHA YSM20R PICK AND PLACE MACHINE

Mesin SMT YAMAHA YSM20R PICK AND PLACE MACHINE
Nama merek
YAMAHA
Model produk
YSM20R
Negara Asal
Cina
MOQ
1
Patokan harga
84507$
metode pembayaran
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Kapasitas pasokan
500
Rincian produk
Menyoroti:

0.45MPa Mesin Penempatan SMT

,

YSM20R Mesin Penempatan SMT

,

140 Feeders SMT Mesin Penempatan
Product Name: Yamaha YSM20R pick dan tempat mesin
Application: Garis perakitan PCB
Brand: Yamaha
Quality: 100% diuji
Speed: 95.000 cph
Applicable Components: 0201 sampai 45×45 mm
Supply Gas Source: 0,45Mpa
Feeder Number: 140
Dimension: L 1.374 × W 1.857 × H 1.445 mm
Package: kotak kayu
Deskripsi Produk
Spesifikasi dan Fitur Rincian
Mesin SMT YAMAHA YSM20R PICK AND PLACE MACHINE

The Yamaha YSM20R pick and place machine is a highly advanced automated assembly system used in the electronics manufacturing industry for placing surface mount devices (SMDs) onto printed circuit boards (PCBs)Desainnya dan fungsinya memungkinkan penempatan komponen yang efisien dan tepat, berkontribusi pada perakitan elektronik berkualitas tinggi.

Prinsip Kerja:
  1. Komponen Pakan: YSM20R menggunakan berbagai pengumpan untuk menahan dan memasok SMD. Pengumpan ini dapat mengakomodasi berbagai ukuran dan jenis komponen, memastikan fleksibilitas dalam produksi.
  2. Sistem Visi: Mesin ini dilengkapi dengan sistem visi canggih yang mengidentifikasi dan menemukan komponen pada pengumpan..
  3. Mekanisme Pick and Place: Kepala pick and place, yang menampilkan beberapa nozzles, bergerak melintasi sumbu X dan Y mesin.Ini memilih komponen dari pengumpan menggunakan hisap dan kemudian menempatkan mereka pada PCB dengan presisi tinggi.
  4. Penyesuaian sumbu Z: Mesin ini juga memiliki mekanisme sumbu Z yang memungkinkan penyesuaian tinggi yang tepat, memastikan bahwa komponen ditempatkan dengan akurat pada bantalan PCB.
  5. Pemantauan Real-Time: YSM20R memantau seluruh proses perakitan secara real-time, memungkinkan penyesuaian segera dan memastikan kualitas yang konsisten.
Model YSM20R
Dimensi PCB yang berlaku Dua tahap PCB tunggal: L810*W490 mm sampai L50*W50 mm
(Hanya untuk opsi 2-balok sumbu X) PCB ganda: L380*W490 mm sampai L50*W50 mm
Jalur tunggal L810*W490 mm sampai L50*W50 mm
Kemampuan pemasangan X-axis 2-beam: 95.000 CPH (dalam kondisi optimal seperti yang didefinisikan oleh Yamaha Motor) ketika 2 High-Speed Multi (HM) Heads digunakan
Komponen yang berlaku Kepala Multi (HM) Berkecepatan Tinggi* 0201 sampai 45*45 mm
L100 mm, H15 mm atau kurang
Kepala Multi (FM) Fleksibel 03015 sampai 55*55 mm
L100 mm, H28 mm atau kurang
*Tinggi komponen 6,5 mm atau lebih tinggi atau ukuran komponen 12 mm panjang/lebar atau lebih tinggi memerlukan multi-kamera opsional.
Silakan hubungi kami untuk informasi mengenai pemasangan komponen 0201.
Keakuratan pemasangan Dalam kondisi optimal seperti yang didefinisikan oleh Yamaha Motor
(ketika bahan evaluasi standar digunakan):
± 0,035 mm (± 0,025 mm) Cpk?1.0 (3?)
Jumlah jenis komponen Plat tetap 140 tipe maksimal.
(setara dengan tape feeder lebar 8 mm)
Kereta pengisi 128 tipe maksimal.
(setara dengan tape feeder lebar 8 mm)
Tray 10 jenis: Jenis kargo (maksimal, bila dilengkapi dengan cATS10)
30 tipe: tipe tetap (maksimal, bila dilengkapi dengan sATS30)
Sumber daya listrik AC 3 fase 200/208/220/240/380/400/416V ± 10% 50/60Hz
Pasokan udara Udara kering bersih 0,45 MPa atau lebih
Ukuran luar (tidak termasuk tonjolan) L 1.374*W 1.857*H 1.445 mm
Berat badan 2,050 kg
Instruksi Penggunaan:
  1. Setup: Posisikan YSM20R di lingkungan yang tepat dengan koneksi daya dan data yang diperlukan.
  2. Komponen beban: Isi pengumpan dengan SMD yang diperlukan, memastikan mereka sejajar dengan benar untuk operasi pick-and-place.
  3. Mengkonfigurasi Pengaturan Mesin: Gunakan antarmuka yang mudah digunakan untuk memasukkan parameter produksi, termasuk jenis komponen, kecepatan penempatan, dan pengaturan pemrograman.
  4. Memulai Produksi: Memulai mesin dan memantau proses pick-and-place.
  5. Pengoptimalan rutin: Melakukan pemeriksaan rutin dan pemeliharaan untuk memastikan kinerja dan umur panjang mesin yang optimal.
Bidang Aplikasi:

Yamaha YSM20R banyak digunakan di:

  1. Manufaktur Elektronik: Untuk perakitan elektronik konsumen, komponen otomotif, dan perangkat industri.
  2. Perangkat Medis: Untuk perakitan presisi peralatan medis yang membutuhkan keandalan tinggi.
  3. Telekomunikasi: Dalam produksi perangkat komunikasi yang membutuhkan penempatan komponen yang akurat.

Mesin pick and place Yamaha YSM20R sangat penting untuk meningkatkan efisiensi dan kualitas dalam proses perakitan elektronik, menjadikannya aset yang berharga dalam lingkungan manufaktur modern.

Mesin SMT YAMAHA YSM20R PICK AND PLACE MACHINE 0
Mesin SMT YAMAHA YSM20R PICK AND PLACE MACHINE 1Mesin SMT YAMAHA YSM20R PICK AND PLACE MACHINE 2
