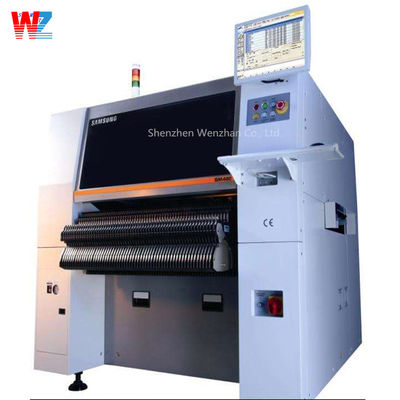

SMT Chip Mounter HANWHA SAMSUNG SM421 PICK AND PLACE MACHINE

   Pemasang Fleksibel Kecepatan Tinggi
Sebagai penempat komponen umum yang sistem visinya diperkuat berdasarkan platform chip kecepatan tinggi SM471
penembak dan yang kecepatan penempatan chipnya adalah yang tertinggi di antara penempat komponen kelas yang sama, SM481 terwujud
kecepatan penempatan chip 39.000 CPH, yang tertinggi di antara penempat komponen kelas yang sama, dengan menerapkan kepala
dengan satu gantry dan sepuluh spindel serta visi terbang baru dan dengan memaksimalkan gerakan pengambilan dan penempatan. Di
selain itu, berlaku hingga chip 0402(01005 inci) dan IC 42mm. Ini telah meningkatkan produktivitas aktual dan
kualitas penempatan dengan menerapkan pengumpan bertenaga listrik berkecepatan tinggi dan presisi tinggi. Lebih lanjut, karena itu adalah
dirancang agar kompatibel dengan pengumpan pneumatik seri SM, ia memaksimalkan kenyamanan operasional pelanggan.
39.000 CPH (Optimal)

1 Gantry x 10 Spindel/Kepala
Suku Cadang yang Berlaku : 0402(01005 inci)
~ 42mm(H15mm)
PCB yang Berlaku : 460(P) x 400(L)(Standar)
Maks. 740(P) x 460(L)(Opsi)
Kecepatan Tinggi, Presisi Tinggi, dan Listrik
Pengumpan yang Digerakkan
- Fungsi penyelarasan posisi pengambilan otomatis
- Kompatibel dengan pengumpan pneumatik SM
Sistem Vakum Baru dan Pengambilan/Optimal
Gerakan Penempatan
Pengumpan PINTAR
- Pertama di dunia Pemuatan Otomatis dan Penyambungan Otomatis
Energi Segar dalam Bisnis Anda
Menerapkan Sistem Vakum Baru
Juli. 2013
Pemasang Fleksibel Kecepatan Tinggi Lanjutan
Pengenalan Polaritas Bagian Pengenalan BGA dan CSP
Mewujudkan kecepatan penempatan tertinggi di antara yang sama
penempat chip kelas dengan menerapkan kepala terbang baru
mekanisme dengan 10 spindel serta optimal
gerakan pengambilan/penempatan
Karena memungkinkan pengenalan bagian tanpa berhenti setelah pengambilan bagian oleh
menerapkan teknologi pengenalan gambar On-the-Fly aslinya, SM481
model memaksimalkan kecepatan penempatan bagian dengan meminimalkan waktu untuk
bergerak antara posisi pengambilan dan posisi penempatan dan dengan
mengurangi waktu pengenalan menjadi hampir nol.
Mewujudkan Super-tinggi
Kecepatan Penempatan 39.000 CPH
Sistem koreksi akurasi penempatan
Chip ±50μm(Cpk ≥1.0)
Sistem kalibrasi akurasi penempatan yang baru ditingkatkan
secara otomatis memeriksa dan mengoreksi
offset titik pengambilan, offset kepala, offset C/V, dll.
untuk memungkinkan penempatan bagian yang andal.
Akurasi Mutlak dari±50μm(Cpk 1)
Kecepatan Tinggi yang Digerakkan Secara Elektrik
dan Pengumpan Presisi Tinggi
Pengumpan SM yang digerakkan secara elektrik
• Memungkinkan penggunaan terintegrasi dari 0603/2P/4P
• Dilengkapi dengan fungsi untuk secara otomatis menyelaraskan
posisi pengambilan antara pengumpan untuk meningkatkan
tingkat pengambilan simultan.
• Mampu mengatur berbagai kecepatan pasokan bagian ke
meningkatkan stabilitas pasokan bagian.
• Fungsi pengenalan pitch umpan otomatis
 Kompatibel dengan pengumpan pneumatik SM
Pengumpan pintar SM
• Pengumpan pertama di dunia yang dilengkapi dengan fungsi Auto Splicing
dan Auto Loading
- Memaksimalkan kenyamanan kerja dan aktual
produktivitas dengan mengotomatisasi penyambungan
proses untuk penggantian gulungan bagian yang biasanya
dilakukan dengan tangan.
Spesifikasi

Model SM481
Penjajaran Flying Vision + Stage Vision (Opsi)
Jumlah Spindel 10 Spindel x 1 Gantry
Kecepatan Penempatan 39.000 CPH (Optimal)
Penempatan
Akurasi
Chip/QFP
±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP
(Berdasarkan chip standar)
Komponen
Rentang
Terbang
Visi
Papan
0402(01005 inci) ~ 16mm IC, Konektor (Pitch Timbal 0,4mm)
* BGA, CSP (Pitch Bola 0,4mm)
Panggung
Visi
Papan
Dimensi
(mm)
Minimum 50(P) x 40(L)
Maksimum
460(P) x 400(L) 510(P) x 460(L)(Opsi)
610(P) x 510(L)(Opsi) 740(P) x 460(L)(Opsi)
Ketebalan PCB 0,38 ~ 4,2
Kapasitas Pengumpan 120ea / 112ea (Kereta Docking)
Utilitas
Daya
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz, 3Phase) Maks. 4.7kVA
Konsumsi Udara
Massa Kira-kira 1.655kg
Dimensi Eksternal (mm) 1.650(P) x 1.680(D) x 1.530(T)
Gulungan Hadir
Gulungan Baru
• Meminimalkan penundaan penempatan bagian karena optimalisasi
jalur pneumatik
• Mewujudkan pengambilan bagian yang stabil dan meminimalkan udara
konsumsi dengan menerapkan pompa vakum
Penerapan yang Diperkuat ke Bagian dan PCB

Menerapkan Sistem Pencahayaan Baru
• Berlaku untuk bagian dari 0402(01005 inci) ke
42mm(H15mm) serta bagian BGA/CSP
• Berlaku untuk Maks. 740(P) x 460(L) PCB untuk panjang
papan yang diterapkan pada LED dan tampilan
• Mendukung pengenalan otomatis dari seluruh pengambilan
posisi dengan dilengkapi kamera fidusia di
kiri dan kanan masing-masing
Penerapan yang diperkuat ke bagian berbentuk aneh termasuk
BGA, CSP, dll., dengan menerapkan sistem pencahayaan tiga tahap (Samping, Koaksial, dan Pencahayaan Luar).
