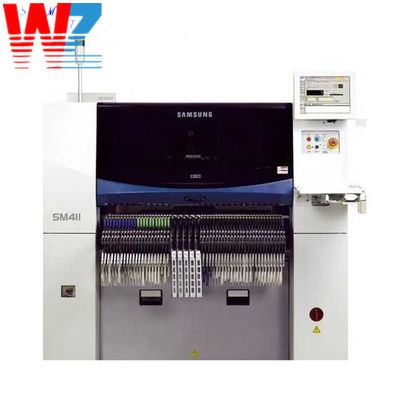

SMT PCB Assembly Line SM411 Hanwha Samsung Pick And Place Mesin

Mesin pick and place SM411 adalah peralatan canggih yang digunakan dalam industri manufaktur elektronik untuk penempatan komponen permukaan-mount berkecepatan tinggi dan akurat pada papan sirkuit cetak (PCB). Mesin ini menawarkan berbagai fungsi dan fitur yang meningkatkan akurasi penempatan, kecepatan, dan keserbagunaan.

• Penempatan Komponen: Mesin pick and place SM411 mengkhususkan diri dalam penempatan komponen permukaan-mount yang presisi pada PCB. Mesin ini menggunakan sistem penglihatan canggih dan lengan robotik untuk mengambil komponen secara akurat dari pengumpan dan menempatkannya ke lokasi yang ditentukan pada PCB.
• Penempatan Kecepatan Tinggi: Mesin ini mampu beroperasi dengan kecepatan tinggi, memastikan penempatan komponen yang cepat dan efisien. Mesin ini dilengkapi dengan beberapa kepala penempatan dan sistem konveyor yang kuat, memungkinkan waktu penyelesaian yang cepat dan peningkatan efisiensi produksi.
• Kompatibilitas Komponen: Mesin pick and place SM411 mendukung berbagai komponen permukaan-mount, termasuk resistor, kapasitor, sirkuit terpadu (IC), array grid bola (BGA), quad flat no-leads (QFN), dan mikrokontroler. Mesin ini mengakomodasi berbagai ukuran dan jenis komponen, sehingga cocok untuk berbagai persyaratan perakitan PCB.
• Sistem Penglihatan dan Penyelarasan: Mesin ini dilengkapi dengan sistem penglihatan canggih yang memberikan penyelarasan dan inspeksi komponen yang presisi. Sistem ini menggunakan kamera dan algoritma pemrosesan gambar untuk mengidentifikasi posisi dan orientasi komponen secara akurat, memastikan penyelarasan yang tepat selama proses penempatan.
• Fleksibilitas Pengumpan: Mesin SM411 mendukung berbagai jenis pengumpan, termasuk pengumpan pita, pengumpan stik, dan pengumpan baki. Mesin ini memungkinkan penanganan berbagai jenis komponen dan format pengemasan yang mudah dan efisien, memastikan produksi yang lancar dan tanpa gangguan.
• Manajemen Pengumpan Cerdas: Mesin ini dilengkapi dengan kemampuan manajemen pengumpan cerdas. Mesin ini dapat secara otomatis mendeteksi dan melacak inventaris komponen di setiap pengumpan, mengoptimalkan penggunaan komponen dan mengurangi waktu penyiapan antar produksi. Fitur ini meningkatkan produktivitas dan meminimalkan kesalahan operasional.

Mesin pick and place SM411 cocok untuk berbagai aplikasi perakitan PCB, termasuk:

• Perakitan Teknologi Surface Mount (SMT): Mesin ini digunakan dalam produksi PCB dengan komponen permukaan-mount. Mesin ini secara akurat menempatkan komponen pada bantalan PCB, memastikan penyelarasan yang tepat dan sambungan solder yang andal selama proses penyolderan berikutnya.
• Pengembangan Prototipe: Mesin ini ideal untuk pengembangan prototipe dan produksi skala kecil. Fleksibilitas dan waktu penyiapan yang cepat memungkinkan iterasi dan validasi desain PCB yang cepat, memfasilitasi siklus pengembangan produk yang efisien.
• Produksi Volume Sedang hingga Tinggi: Mesin SM411 cocok untuk lingkungan produksi volume sedang hingga tinggi. Kemampuan penempatan berkecepatan tinggi dan manajemen pengumpan yang efisien memungkinkan perakitan PCB dalam jumlah besar yang cepat dan andal.
• Produksi Multi-Proyek: Mesin ini mampu menangani produksi multi-proyek, di mana desain PCB yang berbeda diproduksi dalam satu kali produksi. Mesin ini menawarkan perubahan yang cepat antar proyek, meminimalkan waktu henti dan memfasilitasi produksi rakitan PCB yang beragam secara efisien.
• Otomotif, Elektronik Konsumen, dan Telekomunikasi: Mesin pick and place SM411 menemukan aplikasi di berbagai industri, termasuk otomotif, elektronik konsumen, dan telekomunikasi. Mesin ini memenuhi persyaratan kualitas dan keandalan yang tinggi dari sektor-sektor ini, memastikan penempatan komponen yang akurat dan konsisten.

Mesin pick and place SM411 menyediakan fungsionalitas canggih untuk penempatan komponen berkecepatan tinggi dan presisi dalam perakitan PCB. Mesin ini memainkan peran penting dalam proses manufaktur elektronik, memastikan produksi yang efisien dan kinerja produk elektronik yang andal.

Pemasang Fleksibel Kecepatan Tinggi

Sebagai penempat komponen umum yang sistem penglihatannya diperkuat berdasarkan platform penembak chip kecepatan tinggi SM471 dan yang kecepatan penempatan chipnya adalah yang tertinggi di antara penempat komponen kelas yang sama, SM481 mewujudkan kecepatan penempatan chip 39.000 CPH, yang tertinggi di antara penempat komponen kelas yang sama, dengan menerapkan kepala dengan satu gantry dan sepuluh spindel serta penglihatan terbang baru dan dengan memaksimalkan gerakan pengambilan dan penempatan. Selain itu, mesin ini berlaku hingga chip 0402(01005 inci) dan IC 42mm. Mesin ini telah meningkatkan produktivitas dan kualitas penempatan aktual dengan menerapkan pengumpan bertenaga listrik berkecepatan tinggi dan presisi tinggi. Lebih lanjut, karena dirancang agar kompatibel dengan pengumpan pneumatik seri SM, mesin ini memaksimalkan kenyamanan operasional pelanggan.

• 39.000 CPH(Optimal)
• 1 Gantry x 10 Spindel/Kepala
• Suku Cadang yang Berlaku : 0402(01005 inci) ~ 42mm(H15mm)
• PCB yang Berlaku : 460(P) x 400(L)(Standar)
• Maks. 740(P) x 460(L)(Opsi)
• Pengumpan Bertenaga Listrik Berkecepatan Tinggi, Presisi Tinggi
  • Fungsi penyelarasan posisi pengambilan otomatis
  • Kompatibel dengan pengumpan pneumatik SM
• Sistem Vakum Baru dan Gerakan Pengambilan/Penempatan yang Dioptimalkan
• Pengumpan PINTAR
  • Auto Loading dan Auto Splicing pertama di dunia
• Energi Segar dalam Bisnis Anda
• Menerapkan Sistem Vakum Baru
• Juli. 2013

Pemasang Fleksibel Kecepatan Tinggi Canggih

Pengenalan Polaritas Suku Cadang Pengenalan BGA dan CSP

Mewujudkan kecepatan penempatan tertinggi di antara penempat chip kelas yang sama dengan menerapkan mekanisme kepala terbang baru dengan 10 spindel serta gerakan pengambilan/penempatan yang dioptimalkan

Karena memungkinkan pengenalan suku cadang tanpa berhenti setelah pengambilan suku cadang dengan menerapkan teknologi pengenalan gambar On-the-Fly aslinya, model SM481 memaksimalkan kecepatan penempatan suku cadang dengan meminimalkan waktu untuk bergerak antara posisi pengambilan dan posisi penempatan dan dengan mengurangi waktu pengenalan hingga hampir nol.

Mewujudkan Kecepatan Penempatan Super-tinggi 39.000 CPH

Sistem koreksi akurasi penempatan

Chip ±50μm(Cpk ≥1.0)

Sistem kalibrasi akurasi penempatan yang baru ditingkatkan secara otomatis memeriksa dan mengoreksi offset titik pengambilan, offset kepala, offset C/V, dll. untuk memungkinkan penempatan suku cadang yang andal.

Akurasi Mutlak ±50μm(Cpk 1)

Pengumpan Berkecepatan Tinggi dan Presisi Tinggi Bertenaga Listrik

Pengumpan SM bertenaga listrik

• Memungkinkan penggunaan terintegrasi 0603/2P/4P
• Dilengkapi dengan fungsi untuk secara otomatis menyelaraskan posisi pengambilan antara pengumpan untuk meningkatkan laju pengambilan simultan.
• Mampu mengatur berbagai kecepatan pasokan suku cadang untuk meningkatkan stabilitas pasokan suku cadang.
• Fungsi pengenalan pitch umpan otomatis

Kompatibel dengan pengumpan pneumatik SM

Pengumpan pintar SM

• Pengumpan pertama di dunia yang dilengkapi dengan fungsi Auto Splicing dan Auto Loading
  • Memaksimalkan kenyamanan kerja dan produktivitas aktual dengan mengotomatiskan proses penyambungan untuk penggantian gulungan suku cadang yang biasanya dilakukan dengan tangan.

• Penundaan minimal penempatan suku cadang karena optimalisasi jalur pneumatik
• Mewujudkan pengambilan suku cadang yang stabil dan konsumsi udara yang minimal dengan menerapkan pompa vakum

Penerapan yang Diperkuat untuk Suku Cadang dan PCB

Menerapkan Sistem Penerangan Baru

• Berlaku untuk suku cadang dari 0402(01005 inci) hingga 42mm(H15mm) serta suku cadang BGA/CSP
• Berlaku untuk Maks. PCB 740(P) x 460(L) untuk papan panjang yang diterapkan pada LED dan tampilan
• Mendukung pengenalan otomatis seluruh posisi pengambilan dengan dilengkapi kamera fidusia di kiri dan kanan masing-masing

Penerapan yang diperkuat untuk suku cadang berbentuk aneh termasuk BGA, CSP, dll., dengan menerapkan sistem penerangan tiga tahap (Penerangan Samping, Koaksial, dan Luar).
