SMT FUJI NXT II M3 / M6 / M3 / M6 Pick and Place Machine

SMT FUJI NXT II M3 / M6 / M3 / M6 Pick and Place Machine
Nama merek
FUJI
Model produk
NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6
MOQ
1 PCS
Patokan harga
11267$~63380$
metode pembayaran
T/T, Western Union, PayPal, kartu kredit
Kapasitas pasokan
5000
Rincian produk
Name: FUJI NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6
Brand: fuji
Model: NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6
Specification: Mesin Pilih Dan Tempatkan SMT
Condition: Asli
Quality: kualitas terbaik
Stock: Besar
Warranty: 1 tahun
Delivery: fedex, ups, DHL, sesuai kebutuhan
Package: Kasus kayu
Deskripsi Produk
Spesifikasi dan Fitur Rincian
FUJI Pick and Place Machine NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6 Pick and Place Machine

The Yamaha M6 pick and place machine is a highly advanced equipment used in the electronics manufacturing industry for high-speed and precise placement of surface mount components onto printed circuit boards (PCBs)Ini menawarkan berbagai fungsi dan fitur yang meningkatkan akurasi penempatan, kecepatan, dan fleksibilitas.

Nama:FUJI NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6

Kecepatan:37500kph

Ukuran PCB:48mm*48mm*250mm*510mm

Keakuratan:± 0,025mm ((model standar) / ± 0,038mm ((produksi model pertama) (3σ) cpk ̇1.00

pengumpan:20 pcs ((8mm feeder)

rentang komponen:: 0201 5mm * 5mm tinggi: MAX:2.0mm

sumber daya listrik:3P/ 200V/ 10KVA

Ukuran mesin:740 ((L) x 1934 ((W) ((2M)

Tahun pabrik:sekitar tahun 2016

kepala mesin:24 pcs, setiap kepala bisa memperbaiki 6 nozzles

Fungsionalitas:
  • Penempatan Komponen: Mesin pick and place Yamaha M6 unggul dalam penempatan komponen permukaan yang tepat pada PCB.Ini memanfaatkan sistem penglihatan canggih dan lengan robot untuk secara akurat memilih komponen dari pengumpan dan menempatkan mereka ke lokasi yang ditunjuk pada PCB dengan presisi tinggi.
  • Penempatan Berkecepatan Tinggi: Mesin ini mampu beroperasi dengan kecepatan tinggi, memastikan penempatan komponen yang cepat dan efisien.memungkinkan waktu penyelesaian yang cepat dan peningkatan efisiensi produksi.
  • Kompatibilitas komponen: Mesin pick and place Yamaha M6 mendukung berbagai komponen permukaan, termasuk resistor, kapasitor, sirkuit terintegrasi (IC), array grid bola (BGAs),empat flat lead-free (QFN)Ini mengakomodasi berbagai ukuran dan jenis komponen, membuatnya cocok untuk berbagai persyaratan perakitan PCB.
  • Sistem Visi dan Perataan: Mesin ini dilengkapi dengan sistem visi canggih yang menyediakan keselarasan komponen yang tepat dan inspeksi.Sistem ini menggunakan kamera dan algoritma pemrosesan gambar untuk secara akurat mengidentifikasi posisi dan orientasi komponen, memastikan keselarasan yang tepat selama proses penempatan.
  • Fleksibilitas Feeder: Mesin Yamaha M6 mendukung berbagai jenis feeder, termasuk tape feeder, stick feeder, dan tray feeder.Hal ini memungkinkan penanganan yang mudah dan efisien dari berbagai jenis komponen dan format kemasan, memastikan produksi yang lancar dan tidak terganggu.
  • Intelligent Feeder Management: Mesin ini memiliki kemampuan manajemen feeder cerdas.mengoptimalkan penggunaan komponen dan mengurangi waktu pengaturan antara produksiFitur ini meningkatkan produktivitas dan meminimalkan kesalahan operasional.
Jangkauan Penggunaan:

Mesin pick and place Yamaha M6 cocok untuk berbagai aplikasi perakitan PCB, termasuk:

  • Surface Mount Technology (SMT) Assembly: Digunakan dalam produksi PCB dengan komponen mount permukaan.memastikan keselarasan yang tepat dan koneksi solder yang dapat diandalkan selama proses solder berikutnya.
  • Pengembangan prototipe: Mesin ini sangat ideal untuk pengembangan prototipe dan produksi skala kecil. Fleksibilitas dan waktu pengaturan yang cepat memungkinkan iterasi dan validasi desain PCB yang cepat,Memfasilitasi siklus pengembangan produk yang efisien.
  • Produksi Volume Menengah hingga Tinggi: Mesin Yamaha M6 cocok untuk lingkungan produksi volume menengah hingga tinggi.Kemampuan penempatan kecepatan tinggi dan manajemen feeder yang efisien memungkinkan perakitan PCB dalam jumlah besar dengan cepat dan dapat diandalkan.
  • Produksi Multi-Proyek: Mesin ini mampu menangani produksi multi-proyek, di mana desain PCB yang berbeda diproduksi dalam produksi yang sama.,meminimalkan waktu henti dan memfasilitasi produksi yang efisien dari berbagai perakitan PCB.
  • Otomotif, Elektronik Konsumen, dan Telekomunikasi: Mesin pick and place Yamaha M6 menemukan aplikasi di berbagai industri, termasuk otomotif, elektronik konsumen,dan telekomunikasiHal ini memenuhi persyaratan kualitas dan keandalan tinggi dari sektor-sektor ini, memastikan penempatan komponen yang akurat dan konsisten.

Mesin pick and place Yamaha M6 menyediakan fungsionalitas canggih untuk pemasangan komponen yang cepat dan tepat dalam perakitan PCB.memastikan produksi yang efisien dan kinerja yang dapat diandalkan dari produk elektronik.

M3 III M6 III
Ukuran PCB yang berlaku (LxW) 48 x 48 mm sampai 250 x 510 mm (conveyor ganda) *
48 x 48 mm sampai 250 x 610 mm (conveyor tunggal)
*Conveyor ganda dapat menangani PCB hingga 280 (W) mm. PCB yang lebih besar dari 280 (W) mm harus diproduksi dengan mengganti conveyor ganda
ke mode produksi jalur tunggal.		 48 x 48 mm sampai 534 x 510 mm (conveyor ganda) *
48 x 48 mm sampai 534 x 610 mm (conveyor tunggal)
*Conveyor ganda dapat menangani PCB hingga 280 (W) mm. PCB yang lebih besar dari 280 (W) mm harus diproduksi dengan mengganti conveyor ganda
ke mode produksi jalur tunggal.
Jenis Bagian Hingga 20 jenis bagian (dihitung menggunakan pita 8 mm) Hingga 45 jenis bagian (dihitung menggunakan pita 8 mm)
Lebar modul 320 mm 645 mm
Dimensi mesin L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III)
W: 1900.2 mm, H: 1476 mm
Pemakan cerdas Dukungan untuk pita lebar 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 dan 104 mm
Pemanas tongkat 4 ≤ Bagian lebar ≤ 15 mm (6 ≤ lebar tongkat ≤ 18 mm), 15 ≤ Bagian lebar ≤ 32 mm (18 ≤ lebar tongkat ≤ 36 mm)
Tray Ukuran baki yang berlaku: 135,9 x 322,6 mm (standar JEDEC) (Tray Unit-M),276 x 330 mm (Tray Unit-LT), 143 x 330 mm (Tray Unit-LTC)
Waktu pemuatan PCB Untuk conveyor ganda: 0 detik (operasi terus menerus)
Untuk konveyor tunggal: 2,5 detik (transportasi antara modul M3 III), 3,4 detik (transportasi antara modul M6 III)

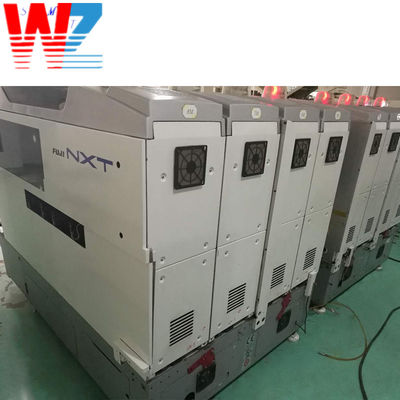

Pameran foto

SMT FUJI NXT II M3 / M6 / M3 / M6 Pick and Place Machine 0

SMT FUJI NXT II M3 / M6 / M3 / M6 Pick and Place Machine 1

SMT FUJI NXT II M3 / M6 / M3 / M6 Pick and Place Machine 2

SMT FUJI NXT II M3 / M6 / M3 / M6 Pick and Place Machine 3

SMT FUJI NXT II M3 / M6 / M3 / M6 Pick and Place Machine 4

SMT FUJI NXT II M3 / M6 / M3 / M6 Pick and Place Machine 5

SMT FUJI NXT II M3 / M6 / M3 / M6 Pick and Place Machine 6

Produk terkait

Mesin SMT dan produk terkait:

  • Peralatan dan aksesoris SMT,nozzles,feeder, bagian-bagian feeder, cutter, filter, guide, tape, mortor, belt, cylinder, smt grease/lubricant, THK grease gun,bearing,SMD parts counter,sensor dll.
  • Nozzles & feeders & bagian mereka untuk Fuji, untuk Juki, untuk Yamaha, untuk Samsung, untuk Siemens, untuk, untuk Sony.... dll, mereka semua memiliki stok besar.
  • Kami menjual dan mendaur ulang mesin SMT bekas
FAQ
  1. Jika mesin memiliki masalah setelah saya menerimanya, bagaimana saya bisa melakukannya?

    2. Bagian gratis dikirim ke Anda dalam masa garansi mesin.

  2. MOQ?

    3. 1 set mesin, pesanan campuran juga disambut.

  3. Bagaimana saya bisa membeli mesin ini dari Anda? (Sangat mudah dan fleksibel!)

    4. A. Hubungi kami tentang produk ini secara online atau melalui e-mail.

    B. Menegosiasikan dan mengkonfirmasi harga akhir, pengiriman, metode pembayaran dan persyaratan lainnya.

    C. Kirimkan Anda faktur proforma dan konfirmasi pesanan Anda.

    D. Lakukan pembayaran sesuai dengan metode yang tertera pada faktur proforma.

    E. Kami mempersiapkan pesanan Anda dalam hal faktur proforma setelah mengkonfirmasi pembayaran penuh Anda.

    Dan 100% pemeriksaan kualitas sebelum pengiriman.

    F. Kirim pesanan Anda melalui udara atau laut.
