| MOQ: | 1 PCS |
| harga: | 73239$ |
| kemasan standar: | 1. Kotak kayu dan paket vakum 2. Sesuai kebutuhan Anda |
| Periode pengiriman: | 3-5 hari |
| metode pembayaran: | T/T, Western Union, Paypal, kartu kredit |
| Kapasitas pasokan: | 5000 |

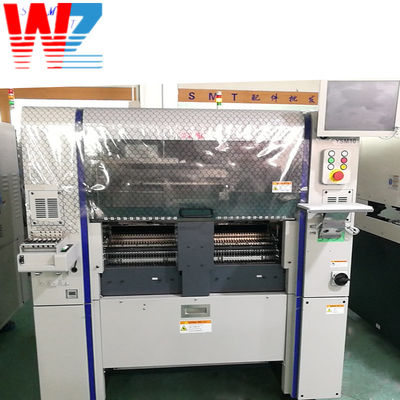

Yamaha YSM10mesin pick dan tempat otomatis penuh
The YAMAHA YSM10 pick and place machine is an advanced automated equipment used in the electronics manufacturing industry for high-speed and accurate placement of electronic components onto printed circuit boards (PCBs)Ini menawarkan berbagai fungsi dan fitur yang meningkatkan efisiensi, presisi, dan produktivitas dalam proses perakitan.
| Spesifikasi | SMT Chip Mounter |
| PCB yang berlaku | L 510 x W 460mm - L 50 x W 50mm* Pilihan: Sampai L 610 mm tersedia |
| Kemampuan pemasangan | 46,000CPH (kondisi optimal perusahaan) |
| Komponen yang berlaku | 03015-W 55 x L 100mm (pengakuan terbagi untuk lebih dari W 45mm), H: 15mm atau kurang |
| Keakuratan pemasangan | ±0,035 mm (±0,025 mm) Cpk?? 1,0 (3σ) |
| Jumlah jenis komponen | Plat pengaturan: Max 96 jenis (8mm) Tray: 15 jenis (alat SATS 15) |
| Sumber daya listrik | AC 3 fase 200/208/220/240/380/400/416 V ± 10% 50/60 Hz |
| Sumber pasokan udara | 0.45MPa atau lebih, keadaan bersih dan kering |
| Dimensi eksternal | L 1,254 x W 1,440 x H 1,445 mm (tidak termasuk tonjolan) |
| Berat badan | 1,270kg |
Spesifikasi:
| Model | YSM10 | YS12 | YS24 |
| PCB yang berlaku | L 510 x W 460mm - L 50 x W 50mm | L510x~W460mm sampai L50x~W50mm | L50mm x W50mm sampai L700mm x W460mm |
| Kemampuan Pemasangan | 46,000CPH | 36,000CPH | 72,000CPH |
| Meningkatnya Keakuratan | ±0,035 mm (±0,025 mm) Cpk?? 1,0 (3σ) | +/- 0,05mm/CHIP | +/- 0,05mm (μ + 3σ), +/- 0,03mm (3σ) |
| Jumlah jenis komponen | 15 jenis (alat-alat SATS 15, Max, JEDEC) | 120 jenis ((Max, konversi pita rol 8mm) | 120 jenis (Max./8mm lebar konversi pita gulungan) |
| Komponen yang berlaku | 03015-W 55 x L 100mm, H: 15mm atau kurang | 0402 ((Basis metrik) sampai □32*mm komponen | 0402 sampai 32x32mm maksimum (Tinggi 6,5mm atau kurang) |
| Dimensi Luar | L 1,254 x L 1,440 x H 1,445 mm | L 1,254 x L 1,440 x H 1,445 mm | L1,254x W1,687x H1,445mm |
Fitur utama SMT Chip Mounter
1) YAMAHA Pick and Place Machine Kecepatan meningkat 25% atau lebih pada model konvensional dan mencapai kapasitas pemasangan tercepat di dunia,Berdasarkan konsep ideal solusi 1 kepala mampu menangani berbagai komponen sambil mempertahankan kecepatan tinggi tanpa perlu penggantian kepala, kami memperkenalkan berbagai teknologi yang dibudidayakan dari model atas Z: LEX YSM20.Dengan mengadopsi teknologi terbaru seperti yang sama ringan dan kompak universal tipe HM (High-Speed Multi) kepala sebagai model atas dan generasi baru sistem servo, increases of 25% or more are achieved compared with conventional machines (YS12) in the 1-Beam 1-Head machine class to realize a mounting capacity of the world's fastest at 46000 CPH (in the Company's optimum conditions) At the same time, cukup serbaguna untuk menangani dari 03015 (0,3mm x 0,15mm) chip ultra kecil untuk komponen besar 55mm x 100mm dan 15mm tinggi.
Selain itu, YAMAHA Pick and Place Machine dengan meningkatkan kinerja kamera scan, kami telah memperluas kisaran kompatibilitas ukuran komponen untuk pemasangan kecepatan tinggi dari 8mm menjadi 12mm.
2) Skalabilitas untuk menyesuaikan secara fleksibel dengan kebutuhan lokasi produksi
Berbagai pilihan tersedia untuk dipilih termasuk sATS15, perangkat pasokan komponen baki penggantian otomatis, ANC,sebuah stasiun nozel otomatis yang mampu mengubah nozel secara otomatis, multi kamera yang mengenali komponen yang melebihi 6,5 mm tinggi atau lebih dari 12 mm persegi ukuran pada kecepatan tinggi dan presisi tinggi.Pengumpan pita didukung oleh pengumpan cerdas listrik pengumpan SS dan pengumpan ZS yang digunakan dalam seri YS.
3) Fungsionalitas yang ditingkatkan untuk menyediakan produksi meja
Kesalahan pengambilan dan pengenalan ditekan bersama dengan penurunan kerugian dalam penghentian mesin karena integrasi fungsi umum dari mesin atas Z: TA-R YSM40R dan Z:LEX YSM20 dengan e-Vision untuk secara otomatis membuat dan melacak data komponen, Pengakuan Cerdas untuk dengan mudah membuat data komponen dari bentuk yang rumit.
