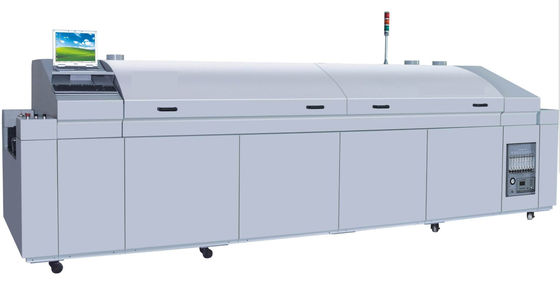

6/8/10 Zona Reflow Oven Soldering Machine Reflow Solder Oven

Penyolderan reflow melibatkan peleburan pasta solder dan fluks untuk membentuk ikatan permanen antara komponen elektronik dan papan sirkuit cetak. Proses solder reflow yang khas dilakukan sebagai berikut. Proses dimulai dengan meletakkan stensil dengan lubang yang dipotong untuk bantalan individual di atas PCB dan menerapkan pasta solder ke PCB dengan printer layar. Mesin pick and place atau peralatan penempatan lainnya kemudian memposisikan komponen elektronik ke PCB, menyelaraskan lead komponen dengan bantalan pasta solder. Papan kemudian dikirim melalui oven reflow untuk memanaskan pasta dan kemudian mendinginkannya, membentuk ikatan permanen antara komponen dan PCB. Papan kemudian dapat menjalani pembersihan, pengujian, pengemasan, atau perakitan lebih lanjut menjadi produk yang sudah selesai.

Proses penyolderan reflow yang khas mengikuti profil suhu yang mencirikan laju pemanasan dan pendinginan optimal yang harus dialami pasta solder dan komponen. Empat zona utama dari profil termal adalah pemanasan awal, perendaman/pemanasan awal/pengeringan, reflow, dan pendinginan.

Zona pemanasan awal melibatkan pemanasan seluruh rakitan pada laju terkontrol antara 1 – 4°C hingga suhu dari 100 hingga 150°C. Laju pemanasan di zona ini sangat penting untuk menghindari kejutan termal pada komponen.

Zona perendaman mempertahankan suhu pada tingkat yang stabil hingga dua menit antara 150 hingga 170°C. Hal ini memungkinkan fluks untuk mengaktifkan dan suhu untuk menstabilkan di seluruh komponen.

Zona reflow memanaskan rakitan ke suhu yang lebih tinggi dari titik leleh solder selama 30 hingga 60 detik untuk memastikan reflow untuk setiap lead yang disolder.

Zona pendinginan menurunkan suhu pada laju terkontrol antara 1 hingga 4°C untuk membentuk sambungan solder padat secara merata antara komponen dan papan, dengan ukuran butiran dan kekuatan struktural yang ideal.

Oven reflow saat ini memiliki berbagai fitur yang disesuaikan dengan penggunaan yang dimaksudkan, durasi produksi, dan hasil yang diinginkan. Memilih oven reflow memerlukan pertimbangan dari semua aspek yang memengaruhi proses produksi. Mempertimbangkan kriteria berikut dapat membantu saat memilih oven reflow:

• Kinerja termal
• Throughput
• Peringkat suhu maksimum
• Teknologi pemanas
• Jenis oven reflow
• Jarak masuk
• Lebar dan tinggi PCB maksimum
• Kecepatan konveyor
• Desain konveyor
• Gas proses
• Perangkat lunak komputer dan antarmuka PC
• Catu daya
• Perangkat lunak
• Keandalan
• Kemampuan servis
• Waktu henti pemeliharaan

Kami memiliki berbagai mesin pick and place SMT Untuk FUJI,JUKI,SAMSUNG,YAMAHA, dan sebagainya, pengumpan, nozel, mesin pick and place smt, Konveyor PCB, silinder, dan pengumpan getaran, apa pun yang Anda butuhkan, beri tahu saya!

Merek utama adalah Fuji YAMAHA Samsung SONY mesin berat

1. Minyak pelumas SMT
2. Suku cadang SMT
3. Nozel dan pengumpan
4. Sabuk SMT dan bagian lain di mesin
