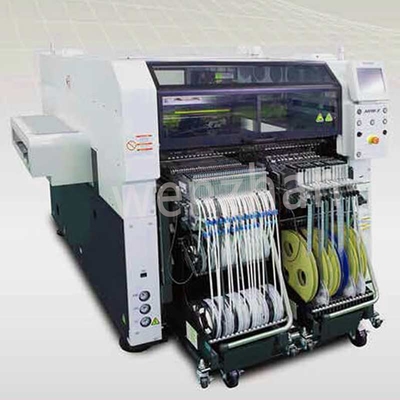

mesin pemasangan chip NPM WX WXS Pick and Place Machine
PM WX WXS Pick and Place Machine adalah mesin canggih dan efisien yang digunakan dalam proses perakitan teknologi permukaan (SMT).Hal ini dirancang untuk dengan tepat menempatkan komponen elektronik pada papan sirkuit cetak (PCB) dengan kecepatan dan presisi.
Fitur dan fungsi utama PM WX WXS Pick and Place Machine meliputi:
1. Penempatan kecepatan tinggi dan presisi tinggi: Mesin ini mampu menempatkan komponen dengan cepat dan tepat, membuatnya cocok untuk lingkungan produksi volume tinggi.
2. Integrasi sistem visi: Mesin PM WX WXS dilengkapi dengan sistem visi yang memungkinkan keselarasan komponen yang akurat dan inspeksi, memastikan penempatan komponen yang tepat pada PCB.
3Sistem penempatan multi-kepala: Mesin ini memiliki sistem penempatan multi-kepala, yang memungkinkan untuk mengambil dan menempatkan beberapa komponen secara bersamaan, meningkatkan produktivitas dan efisiensi.
4. Penanganan komponen serbaguna: Mesin PM WX WXS dapat menangani berbagai jenis dan ukuran komponen, termasuk resistor, kapasitor, IC, LED, dan banyak lagi,membuatnya serbaguna untuk berbagai persyaratan perakitan.
5. antarmuka yang ramah pengguna: Mesin ini dilengkapi dengan antarmuka intuitif yang memungkinkan operator untuk dengan mudah memprogram dan mengontrol proses penempatan, mengoptimalkan efisiensi operasional.
Untuk menggunakan PM WX WXS Pick and Place Machine, operator pertama-tama perlu memasukkan data penempatan komponen, termasuk jenis komponen, ukuran, orientasi, dan lokasi penempatan pada PCB.Mesin kemudian dimuat dengan komponen yang akan ditempatkan, dan PCB diposisikan di area kerja mesin.
Operator harus memastikan bahwa mesin dikalibrasi dengan benar dan bahwa komponen dimuat dengan benar untuk mencegah kesalahan penempatan.operator mengawasi proses penempatan dan melakukan penyesuaian yang diperlukan untuk menjamin penempatan komponen yang akurat dan konsisten.
Singkatnya, PM WX WXS Pick and Place Machine adalah solusi yang dapat diandalkan dan serbaguna untuk penempatan komponen otomatis dalam proses perakitan PCB.Integrasi sistem penglihatan, sistem penempatan multi-kepala, dan antarmuka yang ramah pengguna membuatnya menjadi pilihan yang sangat baik untuk berbagai aplikasi perakitan SMT.
| ID model | NPM-WX | NPM-WXS | |
| Nomor model. | NM-EJM9D | NM-EJM2E | |
|
PCB
|
Mode jalur tunggal | Pemasangan batch: L 50 × W 50 ~ L 750 × W 610 Pemasangan 2 posisi: L 50 × W 50 ~ L 350 × W 610 |
|
|
Mode dua jalur
|
Transfer ganda (Lot): L 50 × W 50 ~ L 750 × W 300 Transfer ganda (2-posisi): L50 × W 50 ~ L 350 × W 300 |
||
| Pengiriman tunggal (Lot): L 50 × W 50 ~ L 750 × W 590 Transfer tunggal (2-posisi): L50 × W 50 ~ L 350 × W 590 |
|||
| Sumber listrik | 3 fase AC 200, 220, 380, 400, 420, 480 V 3,0 kVA | 3 fase AC 200, 220, 380, 400, 420, 480 V 2,1 kVA | |
| Sumber pneumatik *1 | Min.0.5 MPa, 200 L/menit (A.N.R.) | ||
| Dimensi (mm) | W 1 410 * 2 × D 2 570 * 3 × H 1 444 * 4 | ||
| Massa | 2 740 kg (Hanya untuk badan utama: Ini berbeda tergantung pada konfigurasi pilihan.) |
2 660kg (Hanya untuk badan utama: Ini berbeda tergantung pada konfigurasi pilihan.) |
|
| Kepala penempatan | 1 kepala di setiap sisi (depan, belakang) | 1 kepala (kamera belakang opsional) | |
|
komponen
|
Penggambaran
|
Pita: 4 ~ 56 / 72 / 88 / 104 mm | |
| Spesifikasi gerobak pengisi 17 slot depan dan belakang: Max. 136 jenis produk (tape 4, 8mm) | |||
| Stick | Spesifikasi gerobak pengisi 17 slot depan dan belakang: Max. 32 jenis produk (pemanas satu batang) |
Spesifikasi gerobak pengisi 17 slot depan dan belakang: Maksimal 16 jenis produk *5 (pemanas satu batang) |
|
| Tray | Spesifikasi satu side tray: Max.24, Spesifikasi baki depan dan belakang: Max.48 | ||
| Kepala penempatan | Ringan Kepala V2 dengan 16 nozzle (Per kapita) |
Ringan Kepala dengan 8 nozel (Per kapita) |
Kepala 4 nozel (Per kapita) |
Kepala 3 nozel V2 (Per kapita) |
| Max. kecepatan | 43 000 cph (0,084 s / chip) |
23.000 cph (0,155 s / chip) |
8 400 cph (0,429 s / chip) 7 800 cph (0,462 s / QFP feeder) 7 100 cph (0,507 s / baki QFP) *8 |
9 400 cph (0,383 s / chip) 7 300 cph (0,493 s / QFP feeder) 6 350 cph (0,567 s / baki QFP) *9 |
| Keakuratan penempatan (Cpk) |
± 25 μm/ chip | ± 25 μm/ chip ±40 μm/QFP □12 mm di bawah ±25 μm/QFP □12 mm ~ □32 mm |
± 20 μm/ QFP | ± 20 μm/ QFP |
| Dimensi komponen (mm) |
0201 chip *6*7 / 03015 chip *6 0402 chip *6 ~ L 6 × W 6 × T 3 |
0402 chip *6 ~ L 45 × W 45 × T 12 atau L 100 × W 40 × T 12 | 0603 chip ~ L 120 × W 90 × T 40 atau L 150 × W 25 × T 40 | 0603 chip ~ L 120 × W 90 × T 40 atau L 150 × W 25 × T 40 |
Video
Video
Video
Video
Video
Video
Video
Video
|
|
