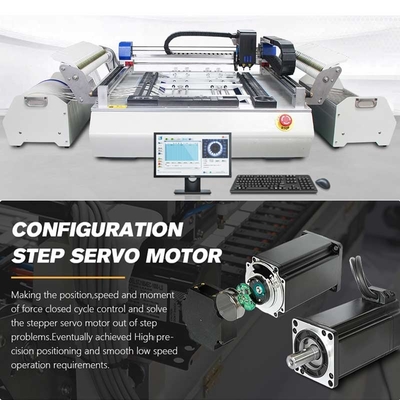

SMT assembly line otomatis MIN Desktop Pick and Place Machine

MOQ: 1 Set/Set
harga: dapat dinegosiasikan
kemasan standar: 1. Kotak kayu dan paket vakum 2. Sesuai kebutuhan Anda
Periode pengiriman: 3-5 hari
metode pembayaran: T/T, Western Union, Paypal, kartu kredit
Kapasitas pasokan: 5000
Informasi Rinci
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
wenzhan
Nomor model
WZ-3245TTS
Nama produk:
Mesin pick and place desktop
Nomor model:
WZ-3245TTS
Jumlah pemasangan:
2 pcs
Presisi pemasangan:
0,025mm
Ukuran minimal PCB:
10x10mm
Rentang pemindahan x/ sumbu:
430x530mm
Jenis Roda Komponen:
8mm, 12mm, 16mm, 24mm, 32mm
Ukuran Maksimum PCB:
320x450mm
Lokasi LC depan:
10 pcs
Berat badan:
85kg
Menyoroti:

Automatic MIN Desktop Pick Place Machine

,

Desktop Pick dan tempat mesin

Deskripsi Produk
Automatic assembly line Desktop Pick and Place Machine (Mesin Pemilihan dan Penempatan Desktop)
Desktop Pick and Place Machine adalah solusi kompak dan serbaguna untuk perakitan elektronik skala kecil dan pembuatan prototipe.dan penggemar elektronik, mesin ini menawarkan cara yang mudah digunakan dan mudah diakses untuk mengotomatiskan penempatan komponen permukaan di papan sirkuit cetak (PCB).
Fitur Utama:
1. Desain kompak: Desktop Pick and Place Machine dirancang untuk muat dengan nyaman pada meja kerja atau desktop standar, menjadikannya pilihan yang ideal untuk skala kecil, lingkungan terbatas ruang..
2. Keakuratan Penempatan Tinggi: Meskipun ukurannya yang kompak, mesin mampu menempatkan komponen dengan presisi yang luar biasa, biasanya mencapai akurasi ± 0,1 mm atau lebih baik,memastikan perakitan yang dapat diandalkan dan konsisten.
3Kompatibilitas komponen: Mesin ini mendukung berbagai jenis komponen, termasuk resistor, kapasitor, IC, dan perangkat permukaan lainnya,memungkinkan berbagai proyek perakitan.
4. Multiple Feeders: Desktop Pick and Place Machine dilengkapi dengan beberapa feeders komponen, yang memungkinkan untuk memuat secara bersamaan dari berbagai jenis komponen, meningkatkan efisiensi alur kerja.
5. User-Friendly Interface: Panel kontrol mesin yang intuitif dan perangkat lunak yang menyertainya memudahkan pengguna untuk mengatur, memprogram, dan mengoperasikan sistem,bahkan bagi mereka yang memiliki pengalaman terbatas dalam manufaktur elektronik.
6. Penempatan otomatis: Mekanisme pick-and-place mesin mengotomatiskan tugas yang membosankan untuk menempatkan komponen secara manual, mengurangi risiko kesalahan manusia dan meningkatkan produktivitas secara keseluruhan.
7Murah dan Terjangkau: Dibandingkan dengan mesin pick and place kelas industri yang lebih besar,Desktop Pick and Place Machine dirancang untuk lebih terjangkau dan dapat diakses oleh pengguna yang lebih luas, menjadikannya solusi hemat biaya untuk perakitan elektronik skala kecil.
Instruksi Penggunaan:
1. Mengatur Mesin: Hati-hati membongkar Desktop Pick and Place Machine dan mengamankannya ke meja kerja atau desktop yang stabil. Pastikan semua komponen yang diperlukan,seperti unit kontrol dan catu daya, terhubung dengan benar.
2. Muat Feeder Komponen: Berhati-hati memuat feeder komponen mesin dengan bagian yang tepat, memastikan bahwa komponen yang benar berorientasi dan diamankan.
3Persiapkan PCB: Letakkan papan sirkuit cetak pada permukaan kerja mesin, menyelaraskan dengan area penempatan.
4Mengkonfigurasi Program Penempatan: Menggunakan panel kontrol mesin atau software yang menyertainya untuk memasukkan program penempatan tertentu, menyesuaikan parameter,dan kalibrasi mesin untuk persyaratan proyek yang diinginkan.
5. Mulai Proses Penempatan: Mulai proses penempatan dengan menekan kontrol yang sesuai pada mesin.Desktop Pick and Place Machine akan secara otomatis mengambil komponen dari feeders dan menempatkan mereka pada PCB dengan presisi tinggi.
6. Memantau Proses: Memantau dengan cermat operasi mesin, memeriksa untuk setiap kesalahan atau masalah yang mungkin timbul selama proses penempatan.Sesuaikan pengaturan atau pemecahan masalah sesuai kebutuhan untuk mempertahankan kinerja optimal.
7. Menghilangkan PCB yang dirakit: Setelah proses penempatan selesai, keluarkan PCB yang dirakit dengan hati-hati dari mesin, memastikan bahwa komponen-komponennya berada di tempatnya dengan aman.
8. Pertahankan Mesin: Bersihkan, periksa, dan lakukan setiap perawatan yang diperlukan pada Desktop Pick and Place Machine untuk memastikan operasi yang dapat diandalkan dan umur panjangnya.
Dengan memanfaatkan kemampuan Desktop Pick and Place Machine, hobi, bisnis kecil, dan penggemar elektronik dapat merampingkan alur kerja perakitan elektronik mereka, meningkatkan kualitas,dan mengeksplorasi proyek yang lebih kompleks dengan lebih mudah dan efisien.
Model
WZ-3245TTS
Angka yang Meningkat
2PCS
Meningkatnya Keakuratan
0.025mm
Sudut pemasangan
0 ~ 360°
Kecepatan pemasangan
5500 pcs/jam
Jenis Nozzle Penyedot
Nozzle Seri Juki
Elemen yang berlaku
RC(0402,0603,0805, 1206 dll)
LED Lamp Beads ((0603,0805,3014,5050 dll)
Chip ((SOT,SOP,QFN, BGA dll)
Tinggi SMD
≤5,5mm ((Kustomisasi ≤11mm)
Ukuran Minimal PCB
10x10mm
Ukuran Maksimum PCB
320x450mm
Ketebalan PCB
≤2mm
Komponen Jenis roda
8mm, 12mm, 16mm, 24mm, 32mm
Lokasi LC depan
10 pcs
Kembali ke I.C. Tray
1pc
Pemanas getaran
WZ Feeder yang disesuaikan ((Optional)
X/Y Axis Moving Range (Jarak bergerak sumbu X/Y)
430x530mm
Jarak Gerak sumbu Z
10 mm
Sudut putaran sumbu Z
0 ~ 360°
Kamera Visual
Kamera CCD High-definition
Jumlah Visual
Bagian Camerax3,PCB Camerax1
Kemampuan Pengakuan
MAX.22x22mm
Sistem PC
Microsoft WIN7
Perangkat Lunak Operasional
R&D
Format File yang Kompatibel
CSV. TST. Format
Metode Program
Mendukung Cara Online dan Offline
Tekanan udara
0.4Mpa
Tingkat kekosongan
- 66kpa
Kekuatan
230W
Sumber Daya
AC220V+10% 50Hz
Ukuran garis besar mesin utama
L990xW730xH375mm
1#Materials Feeder Outline Size
L235xW700xH245mm

2#Ukuran Bentuk Pengumpan Bahan

 L235xW485xH245mm

Berat badan

86kg

SMT assembly line otomatis MIN Desktop Pick and Place Machine 0SMT assembly line otomatis MIN Desktop Pick and Place Machine 1SMT assembly line otomatis MIN Desktop Pick and Place Machine 2SMT assembly line otomatis MIN Desktop Pick and Place Machine 3

Tag:

PANASERT MSR feeder trolley,

Trolley feeder SS 2 tingkat,

Mesin SMT panjang 800 mm
