3D KOH YOUNG SPI Mesin KY8030 SMT SPI Mesin

Produk

SAMSUNG memilih dan menempatkan mesin

3D KOH YOUNG SPI Mesin KY8030 SMT SPI Mesin

MOQ:	1 PCS
harga:	dapat dinegosiasikan
kemasan standar:	kotak kayu dan kemasan vakum
Periode pengiriman:	7-10 hari
metode pembayaran:	T / T, Paypal, Western Union,
Kapasitas pasokan:	100 Set

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

KOREA

Nama merek

KOH YOUNG

Nomor model

KY8030

Nama produk:

Merek:

KOH MUDA

Model:

KY8030

Kondisi:

mesin baru/bekas

Jaminan:

1 tahun

Pengiriman:

pengiriman tepat waktu

Pengiriman:

fedex, ups, DHL, sesuai kebutuhan

Paket:

kotak karton dengan pelindung busa

Menyoroti:

KY8030 koh mesin spi muda

Mesin 3D Koh Young Spi

KY8030 mesin smt spi

Deskripsi Produk

KOH YOUNG KY8030 SMT Solder Paste Inspection 3D SPI System Mesin SMT

Mesin KY8030 SPI adalah peralatan khusus yang digunakan di industri manufaktur elektronik untuk inspeksi pasta solder (SPI) selama proses perakitan teknologi permukaan mount (SMT).Ini menawarkan fitur dan kemampuan canggih yang memastikan inspeksi yang akurat dan efisien deposit pasta solder pada papan sirkuit cetak (PCB) sebelum penempatan komponen.

Fitur produk:

- Solusi pengukuran dan inspeksi 3D lengkap

- Mengatasi masalah bayangan dengan menggunakan proyeksi bidirectional

- Solusi deteksi benda asing 3D lengkap, berlaku untuk seluruh PCB

- Memberikan data inspeksi yang akurat dengan kompensasi deformasi PCB real-time

- Solusi optimasi proses berdasarkan data 3D penuh: mewujudkan Industri 4.0 / Smart Factory

- Optimasi proses real-time melalui analisis SPC yang kuat

- Menyediakan alat pengoptimalan proses pencetakan yang kuat

- Model terkemuka yang cocok untuk jalur produksi kecepatan tinggi dengan volume tinggi

Nama produk	SPI
Merek	KOH YOUNG
Model	KY8030
Menyelesaikan masalah bayangan	Sistem pencahayaan dua arah yang menghilangkan bayangan
Kompensasi real-time dari lenturan lempeng (2D + 3D solusi)	Kompensasi lentur plat (z+Tracking+Pad Referencing)
Mudah dioperasikan	Pembaruan GUL+Pad Referensi.
Mudah untuk memeriksa	2mm ((Proyeksi 4 Way)
Pemeriksaan badan asing	Fungsi inspeksi benda asing 3D
Item inspeksi	volume, area, offset, jembatan, bentuk, coplanarity
Ukuran inspeksi maksimum	10 x 10mm 0,39 x 0,39 inci
Tinggi pemeriksaan maksimum	400um
Pitch pad minimum	100um ((150mm Tinggi pasta solder)
Bersesuaian dengan berbagai substrat warna	Ya, benar.
Lebar rel disesuaikan	Mobil
Rel tetap	Rel depan tetap, rel belakang tetap.

Fungsionalitas:

1. High-Resolution Imaging: Mesin KY8030 SPI menggunakan teknologi pencitraan resolusi tinggi untuk menangkap gambar terperinci deposit pasta solder pada PCB.Kemampuan pencitraan ini memungkinkan pemeriksaan dan pengukuran volume pasta yang tepat, bentuk, dan keselarasan.

2. Pemeriksaan 3D:Mesin ini dilengkapi dengan sistem inspeksi 3D yang memanfaatkan laser atau proyeksi cahaya terstruktur untuk membuat representasi tiga dimensi rinci dari endapan pasta solderHal ini memungkinkan pengukuran tinggi yang akurat dan deteksi cacat seperti pasta solder yang tidak cukup atau berlebihan.

3. Pemeriksaan otomatis: Mesin KY8030 SPI secara otomatis memindai dan memeriksa deposit pasta solder pada PCB.Ini membandingkan data yang diperiksa dengan spesifikasi yang ditentukan sebelumnya dan mengidentifikasi penyimpangan atau cacat secara real time.

4. Analisis Data Inspeksi: Mesin ini menyediakan kemampuan analisis data yang komprehensif, termasuk analisis statistik dan visualisasi data.mengidentifikasi variasi proses, dan membuat keputusan yang tepat untuk optimasi proses dan peningkatan kualitas.

5. Antarmuka Pengguna Intuitif: Mesin ini dilengkapi dengan antarmuka yang ramah pengguna yang memungkinkan operator untuk mengatur parameter inspeksi, mendefinisikan wilayah inspeksi, dan memvisualisasikan hasil inspeksi.Antarmuka menyediakan representasi grafis yang mudah dipahami untuk interpretasi cepat data inspeksi.

Instruksi Penggunaan:

1. Pengaturan: Pastikan bahwa mesin KY8030 SPI dipasang dengan benar dan terhubung ke catu daya.Kalibrasi mesin sesuai dengan instruksi produsen untuk memastikan pengukuran dan inspeksi yang akurat.

2Persiapan PCB: Siapkan PCB untuk inspeksi dengan memastikan bahwa pasta solder diterapkan dengan akurat dan di lokasi yang tepat.Memverifikasi bahwa PCB bersih dan bebas dari kontaminan apa pun yang dapat mempengaruhi pemeriksaan.

3Pemrograman: Gunakan antarmuka mesin untuk mengatur parameter inspeksi, seperti wilayah inspeksi, nilai ambang, dan kriteria deteksi cacat.Mendefinisikan persyaratan inspeksi berdasarkan spesifikasi pasta solder dan pedoman proses perakitan.

4. Pengisian: Letakkan PCB pada panggung inspeksi atau sistem conveyor mesin KY8030 SPI.Memastikan keselarasan dan pemasangan yang tepat untuk mencegah pergerakan atau salah keselarasan selama proses inspeksi.

5. Inspeksi: Mulai proses inspeksi menggunakan antarmuka mesin. Mesin akan secara otomatis memindai deposit pasta solder pada PCB, menangkap gambar dan mengumpulkan data inspeksi.Memantau hasil inspeksi secara real time dan mengidentifikasi setiap cacat atau penyimpangan dari spesifikasi yang telah ditentukan sebelumnya.

6. Analisis data: Menganalisis data inspeksi menggunakan alat analisis data mesin.dan pemantauan tren untuk mengidentifikasi variasi proses dan mengambil tindakan korektif yang tepat jika perlu.

7. Pelaporan: Membuat laporan inspeksi yang merangkum hasil inspeksi, termasuk analisis cacat, data statistik, dan representasi visual.Laporan ini dapat digunakan untuk tujuan perbaikan proses dan dokumentasi.

8Pemeliharaan: Bersihkan sistem pencitraan mesin dan tahap inspeksi secara teratur untuk memastikan kinerja yang akurat dan dapat diandalkan.Ikuti pedoman pemeliharaan produsen untuk setiap kalibrasi atau penggantian komponen yang diperlukan.

Mesin KY8030 SPI menawarkan kemampuan canggih untuk pemeriksaan pasta solder yang akurat dalam manufaktur elektronik.memungkinkan kontrol proses yang efisien dan jaminan kualitas dalam proses perakitan SMT.

FAQ

1Jika mesin memiliki masalah setelah saya menerimanya, bagaimana saya bisa melakukannya?

Bagian gratis dikirim ke Anda dalam masa garansi mesin.

2MOQ?

1 set mesin, pesanan campuran juga disambut.

3Bagaimana saya bisa membeli mesin ini dari Anda? (Sangat mudah dan fleksibel!)

A. Hubungi kami tentang produk ini secara online atau melalui e-mail.

B. Menegosiasikan dan mengkonfirmasi harga akhir, pengiriman, metode pembayaran dan persyaratan lainnya.

C. Kirimkan Anda faktur proforma dan konfirmasi pesanan Anda.

D. Lakukan pembayaran sesuai dengan metode yang tertera pada faktur proforma.

E. Kami mempersiapkan pesanan Anda dalam hal faktur proforma setelah mengkonfirmasi pembayaran penuh Anda.

Dan 100% pemeriksaan kualitas sebelum pengiriman.

F. Kirim pesanan Anda melalui udara atau laut.

Pameran foto

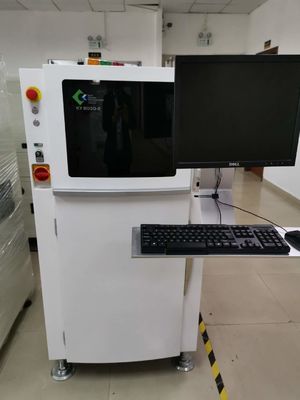

3D KOH YOUNG SPI Mesin KY8030 SMT SPI Mesin 0

3D KOH YOUNG SPI Mesin KY8030 SMT SPI Mesin 1
