rincian produk

Rumah > Produk >

Mesin SMT TR 7700SII Mesin SMT AOI Untuk PCB

Produk

SAMSUNG memilih dan menempatkan mesin

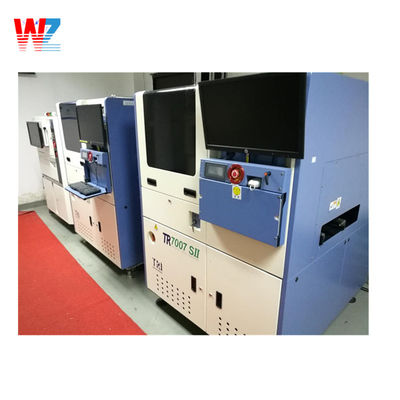

Mesin SMT TR 7700SII Mesin SMT AOI Untuk PCB

MOQ:	1 PCS
harga:	dapat dinegosiasikan
kemasan standar:	1. Kasus kayu 2. Sebagai pesanan Anda
Periode pengiriman:	5-8 hari
metode pembayaran:	T/T, Western Union, Paypal, kartu kredit
Kapasitas pasokan:	10 Potongan/potongan per Minggu

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Jepang

Nama merek

Nomor model

7700SII

Product name:

TR 7700 SII / 7700 SIII AOI machine

Condition:

Used, new

Model number:

7700 SII

Max PCB Size:

510 x 460 mm

package:

wooden case

Type:

SMT machine

Brand:

Delivery:

ups,dhl,fedex,as your order

PCB Thickness:

0.6-5 mm

Port:

shenzhen

Menyoroti:

TR 7700SII mesin SMT AOI

mesin SMT AOI tahan goresan

TR 7700SII mesin aoi untuk PCB

Deskripsi Produk

Mesin SMT PCB TR 7700SII SMT AOI Mesin

Solusi AOI Berkinerja Tinggi yang Fleksibel

Dengan kamera warna 4 MP besar dan dirancang untuk kecepatan inspeksi yang tinggi, TR7700 SII

Sistem inspeksi optik otomatis menawarkan teknologi Imaging Dinamis merek dagang TRI

Inspeksi pre/post reflow yang kuat dalam paket yang lebih ramping, lebih cepat dan lebih ekonomis.

platform dan sistem pencahayaan RGB + W canggih membawa pemeriksaan polaritas yang lebih baik dan hitam

komponen sampai dengan chip 01005 baik dalam perakitan PCB bebas timbal maupun yang lama.

Dirancang untuk Keakuratan

Konstruksi optik bodi tunggal dengan kekakuan tinggi & sisi ganda

dukungan dikombinasikan dengan prosedur kalibrasi memberikan sangat

Stabil & pemeriksaan yang tepat.

Keakuratan Sistem

Cmk>1,67 dengan target kalibrasi TRI

GR&R < 10% dengan target kalibrasi TRI,

(± 50 μm) x, y misalignment/shift)

Perencanaan yang Efisien

Pemrograman inspeksi lintas sistem mengurangi waktu yang dihabiskan oleh staf

tentang modifikasi program

Kecepatan: Inspeksi cepat dalam kedua resolusi

• 18 μm: 170 cm2/detik (26,3 in2/detik)

15 μm: 120 cm2/detik (18,6 in2/detik)

10 μm: 60 cm2/detik (9,3 in2/detik)

• 330 x 250 mm: 8 sec (18 μm); 9.6 sec (15 μm); 18.8 sec (10 μm) (tidak termasuk beban papan)

waktu pengungkapan)

Pencitraan Resolusi Tinggi

Akuisisi gambar berkecepatan tinggi dalam resolusi tinggi

Pencahayaan RGB + Putih menghasilkan kualitas gambar yang optimal untuk tanda, solder atau komponen hitam

Algoritma Ruang Warna Baru

Algoritma adaptif baru TRI menggunakan pemrosesan ruang warna untuk meningkatkan akurasi inspeksi, mengurangi

panggilan palsu dan meningkatkan hasil inspeksi sambil mengurangi waktu yang diperlukan untuk pemeriksaan fine tuning

dan jumlah gambar alternatif yang diperlukan.

Integrasi jalur SMT

Pengelolaan lini produksi terpusat meningkatkan produktivitas operator dan waktu respons.

solusi terintegrasi mencakup empat komponen berikut.

• Editor Offline

Aplikasi ini memungkinkan penyesuaian independen terpusat dan fine tuning inspeksi

algoritma pada gambar yang telah dipindai sebelumnya sambil memberikan umpan balik segera.

Program kemudian dapat diunggah ke mesin inspeksi in-line untuk meningkatkan stabilitas inspeksi

dan akurasi.

• Pusat Kontrol

Komponen inti di jantung fasilitas produksi, pusat kontrol memungkinkan real-time

pemantauan dan pengoperasian beberapa mesin inspeksi di seluruh jalur produksi.

YMS Lite

Sistem Manajemen Hasil TRI menghubungkan data inspeksi dari sistem SPI, AOI dan AXI untuk melacak

Arsitektur modular menyediakan pusat

manajemen inspeksi, pemantauan cacat secara real time dengan analisis dan pengetahuan tentang cacat

manajemen yang diperlukan untuk mengidentifikasi masalah dan menerapkan solusi untuk memaksimalkan produksi

hasil.

• Validasi Kualitas

Pengumpulan gambar yang baik / gagal secara otomatis dari produksi lengkap memungkinkan pengujian,

Pengaturan dan verifikasi parameter program yang disesuaikan tanpa memuat ulang papan yang diuji.

memungkinkan insinyur untuk menghemat waktu inspeksi ketika fine tuning dan secara signifikan mempercepat produk baru

Pengantar (NPI)

PCB & Sistem Conveyor	TR7700 SII*	TR7700 SII* TR7700 SII jalur ganda
Kamera View Top	Kamera warna kecepatan tinggi 4 Mpx
Resolusi optik	10, 15 atau 18 μm

Ukuran PCB Min	50 x 50 mm
Ukuran PCB maksimal	510 x 460 mm (20.1 x 18,1 in)	510 x 310 mm 2 jalur (20.1 x 12,2 in) 510 x 590 mm 1 jalur (20.1 x 23.2 in)
Ketebalan PCB	0.6 - 5 mm
Tinggi Pengangkutan PCB	900 - 965 mm (35,4 - 38,0 in)	880 - 920 mm (34,6 - 36,2 in)
Berat PCB maksimal	5 kg (11,0 lbs)	3 kg (6,61 lbs)
Pengangkut PCB/Pengikat	Dipimpin oleh motor langkah & penjepit pneumatik
Dimensi (W x D x H)	1000 x 1410 x 1500 mm	1100 x 1670 x 1550 mm
Berat badan	850 kg (1873 pon)	1100 kg (2425 lbs)
Kebutuhan Udara	0.6 MPa (87 psi)

Mesin SMT TR 7700SII Mesin SMT AOI Untuk PCB 7

Mesin SMT TR 7700SII Mesin SMT AOI Untuk PCB 8

Produk terkait

Kami memiliki berbagai mesin SMT untuk FUJI, JUKI, SAMSUNG, YAMAHA,
dan sebagainya, feeder, nozzle, SMT pick and place machine, PCB conveyor,
Silinder, dan pengumpan getaran, apapun yang kau butuhkan, katakan saja!

Merek utama adalah Fuji YAMAHA Samsung SONY mesin berat
1. Minyak pelincir SMT
2. Bagian SMT
3Nozzle dan feeder.
4. sabuk SMT dan bagian lain di mesin
